Ковши для экскаваторов: виды, материалы и сферы применения

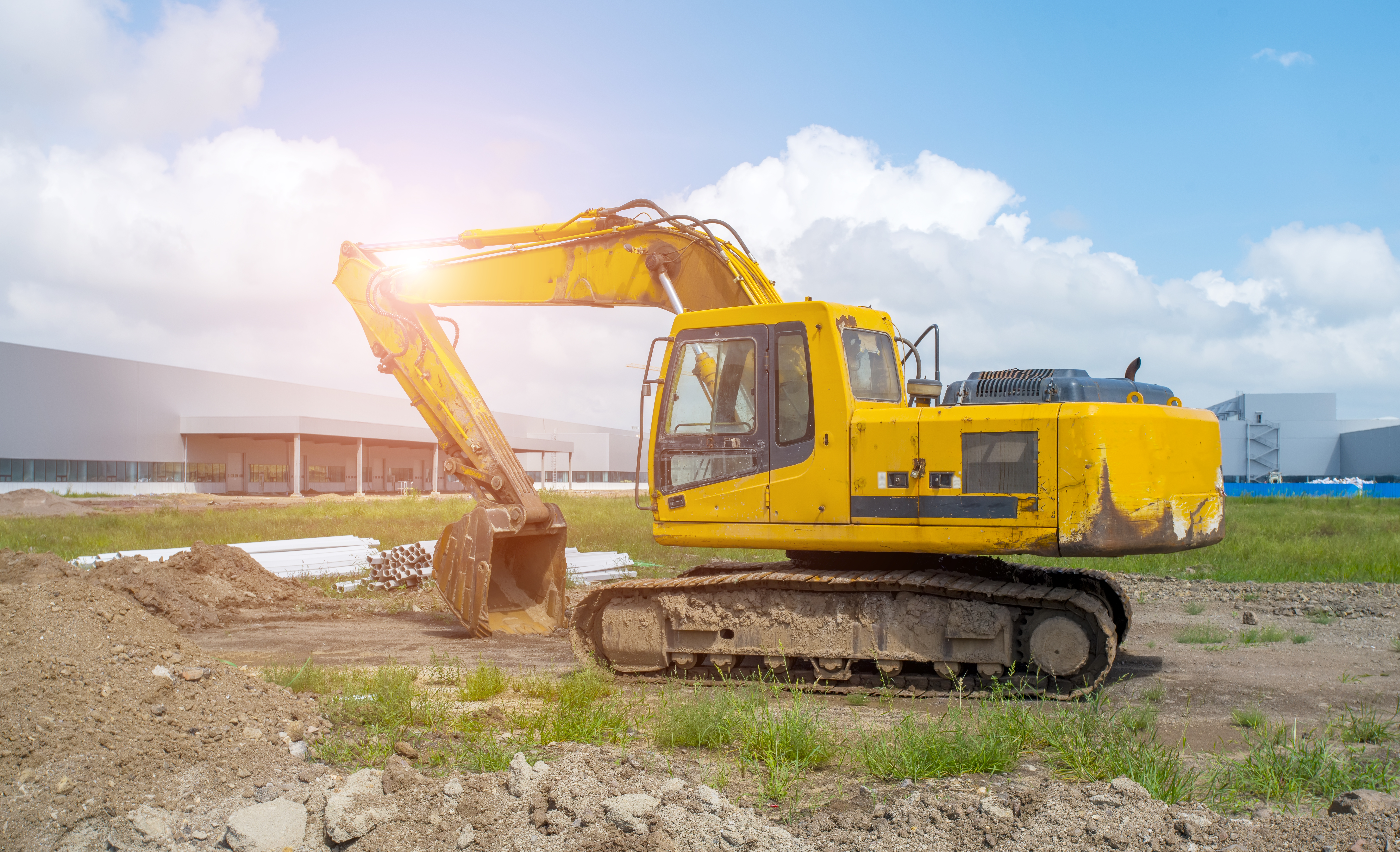

Экскаваторы востребованы во многих сферах: горнодобывающей промышленности, сельском хозяйстве, строительстве, ландшафтном дизайне. С помощью этой техники подготавливают грунт к дальнейшим работам, погружают и разгружают материалы, благоустраивают территории.

Экскаваторный ковш — элемент спецтехники, с помощью которого решают разные задачи при земляных, строительных и горных работах. От того, насколько правильно подобрана эта деталь, зависит производительность машины и срок эксплуатации ее деталей.

В статье рассказываем о видах ковшей для экскаваторов. Описываем конструкции, отличия и сферы применения, даем советы по подбору.

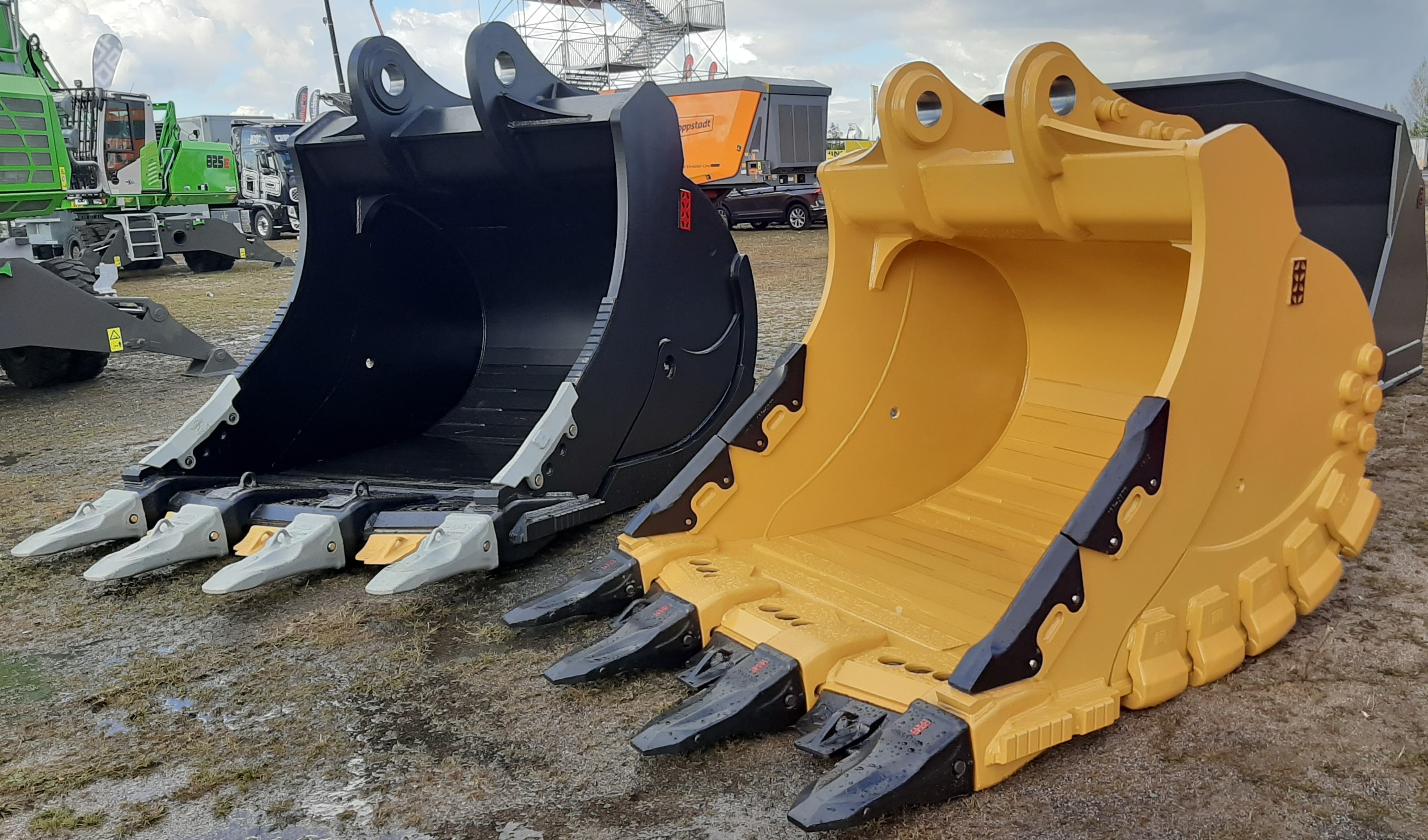

Из чего состоит ковш для экскаватора

• Адаптеры. Литые детали сложной формы, изготовленные из износостойкой стали. Адаптеры обеспечивают быстросъемное и прочное соединение зубьев. Крепятся к кромке, служат основой для коронок.
• Коронки. Съемные элементы, которые непосредственно контактируют с грунтом и защищают зубья от износа. Требуют регулярной замены. От коронок во многом зависит производительность экскаватора.
• Межзубьевая защита. Предотвращает преждевременный износ ножа или стенок, снижает нагрузку на зубья. Крепится на режущую кромку.
• Футеровочные пластины. Увеличивают износостойкость, срок службы и производительность. Привариваются к днищу снаружи или внутри. За счет гладкой поверхности футеровочных пластин руда и грунт меньше налипают к ковшу и быстрее выгружаются.
• Бокорезы. Защищают боковые стенки от воздействия абразивов, замедляют износ дорогостоящих частей. Бокорезы улучшают резку грунта, захват и удержание материалов.
• Пятки. Предотвращают быстрый износ углов в местах соединения днища и боковин. Угловая защита обычно предусмотрена на скальных моделях.
• Боковые наплавки. Замедляют износ «щек» (боковых стенок) при интенсивном использовании ковша. Помогают предотвратить появление трещин.

Основные виды ковшей

Стандартные

Универсальные модели, которые подходят для выемки грунта, рытья котлованов, создания траншей и планировки территорий.

Показатели прочности стандартных экскаваторных ковшей средние. Поэтому такой тип оптимален для несложных задач: копания глины, песка и других мягких или среднеплотных грунтов.

Погрузочные

Отличаются от других видов увеличенными шириной и вместимостью. С помощью таких ковшей можно за один раз перенести больше материалов и ускорить погрузку или разгрузку.

Погрузочные модели рассчитаны на работу с углем, песком, щебнем и другими сыпучими материалами. Чаще всего используются в карьерах, на стройплощадках и других объектах, где требуется повышенная производительность.

Усиленные

Созданы для решения задач, требующих повышенной прочности ковша. Например, для копания скальных пород, каменистого или плотного грунта.

Специальная конструкция дополнена ребрами жесткости, которые делают этот вид ковша идеальным вариантом для эксплуатации в тяжелых рабочих условиях.

Планировочные

Отличительная особенность — режущая кромка вместо зубьев. За счет такой конструкции планировочные ковши позволяют выравнивать поверхности.

Такие модели рассчитаны на разработку ландшафта, создание насыпей, обустройство откосов вдоль рек и автомагистралей. Также справляются с подготовкой ровного дорожного основания под трамбовку, созданием траншей для коммуникаций, расчисткой водоканалов и другими задачами.

Скальные

Конструкция таких ковшей для экскаватора усилена зубьями из высокопрочной стали. Эти модели созданы специально для работы в карьерах или на строительных площадках. Выдерживают высокие нагрузки и воздействие абразивов.

Скальные ковши справляются с разрушением и выемкой твердых пород. Поэтому особенно востребованы в горнодобывающей промышленности.

Траншейные

Узкие и глубокие изделия, рассчитанные на создание траншей и канав. За счет особенностей конструкции сокращается время на выполнение соответствующих задач.

Траншейные ковши используют для прокладки трубопроводов и других работ, где требуется быстро и с высокой точностью выкапывать глубокие выемки.

Специализированные виды

Разработаны для задач, где ковши основных видов неэффективны. Использование специализированных моделей оптимизирует работу, снижает износ оборудования и сокращает трудозатраты.

Рыхлители

Усилены специальными зубьями, которые справляются с мерзлой и каменистой почвой. Рыхлители свободно проникают в грунт, разрушают твердые породы и почвы, ускоряют процесс выемки. Такие ковши используют, чтобы подготовить землю для дальнейшей работы спецтехники.

Зачистные (чистовые)

Ковши для выравнивания грунта на финишной стадии земляных работ. Особенность строения — широкое плоское дно с короткими зубьями или вообще без них. Чтобы предотвратить деформацию, боковые стенки зачистных ковшей усиливают. В конструкции предусмотрены специальные отверстия для стекания воды.

Такие модели используют для аккуратной очистки, выравнивания и выемки почвы с минимальными повреждениями окружающей территории. Сферы применения: строительство и ландшафтные работы.

Грейферные

Ковши с двумя или более створками, которые смыкаются по принципу челюстей. Такие модели разработаны для быстрых погрузки и разгрузки сыпучих или мелкокусковых материалов.

Варианты исполнения:

• с гладкими створками — для песка и щебня;
• с зубчатыми створками — для мусора, камней и металлолома.

С помощью грейферных ковшей выполняют землеройные и погрузочные работы, роют котлованы, очищают каналы.

Профильные

Особенности конструкции — трапециевидная форма рабочей части и наклонные боковые стенки. Угол наклона можно отрегулировать. Для работы с некоторыми видами грунта профильные ковши оснащают зубьями или бокорезами.

Предназначены для выемки, выравнивания и планировки грунтов с соблюдением определенных геометрических параметров. Например, контуров или уклонов. Применяются во время работ на стройплощадках или дорожных объектах, при очистке речных русел.

С гидромолотом

Гидромолот — навесное оборудование, с помощью которого разрушают и измельчают бетон, скальные породы и другие твердые материалы. Это устройство устанавливают вместо ковша и соединяют с гидравлической системой машины. Чтобы расширить функционал, конструкцию можно дополнять, например, зажимами для удаления арматуры, клином, пикой, трамбовкой.

Ковши с гидромолотом оснащены амортизаторами. Они снижают вибрационную нагрузку на стрелу экскаватора, благодаря чему замедляется износ гидравлической системы.

Сортировочные

Оборудование для просеивания грунта и отделения фракции нужного размера от остального сырья. Материал сортируют с помощью ковшей разной конструкции:

• решетчатой — сырье проходит через отверстия в решетке под действием силы тяжести;
• с барабаном — за счет его вращения куски грунта отделяются от остального груза;
• эксцентриковой — сортировочная решетка вращается вокруг неподвижной, и под действием силы тяжести происходит разделение;
• валковой — принцип тот же, что у моделей с барабаном или эксцентриковых, но вращаются специальные валы.

Сортировочные ковши используют в карьерах, ландшафтных работах, при прокладке тоннелей, строительстве дорог и сортировке мусора. Такое оборудование совмещает функции копания и сортировки, исключает этап ручного отсева.

Что учитывать при подборе

Задачи, стоящие перед спецтехникой

Это один из самых важных факторов, влияющий на выбор ковша. Примеры подбора моделей под некоторые виды работ:

• для рыхлых и сыпучих материалов — погрузочные с увеличенной вместимостью;
• для выемки траншей и использования в ограниченных пространствах — траншейные или профильные;
• для горных пород и твердых материалов — скальные с усиленной конструкцией;
• для узкопрофильных задач — специализированные.

Модель экскаватора

Детали для гусеничных и колесных машин нередко отличаются друг от друга. Поэтому тип экскаватора при выборе ковша важен не меньше, чем стоящие перед ним задачи.

В первую очередь нужно учитывать рабочие характеристики спецтехники и способ монтажа ковша. Только зная эти нюансы, можно грамотно подобрать ковш.

Условия эксплуатации

Обратите внимание на тип грунта на рабочем объекте и выберите соответствующие модели:

• для мягких и среднеплотных пород — стандартные;
• для каменистых и твердых — усиленные или скальные;
• для абразивов — варианты с дополнительной межзубьевой защитой, бокорезами и футеровочными пластинами.

Также не забудьте учесть особенности и размеры объекта. Для ограниченных пространств или городских условий лучше выбирать компактные и маневренные ковши. Если предстоит работать на большом участке, можно подобрать крупные и вместительные модели — тогда решить поставленные задачи получится быстрее.

Ширину и объем ковша

От этих характеристик зависит сфера применения ковша.

Объем показывает, сколько грунта или материалов можно набрать и перенести за один раз. Этот показатель напрямую влияет на скорость работ.

Производители указывают два вида объема:

• геометрический — его рассчитывают с учетом длины, ширины и высоты изделия;
• рабочий — рассчитывают с учетом типа и плотности материала, характера загрузки.

Ширину ковша подбирают с учетом поставленных задач. Широкие и вместительные модели рассчитаны на массовые земляные работы. Например, планировку и рытье масштабных котлованов. Узкие — предназначены для точных манипуляций: рытья траншей, каналов и канав.

Материал

По свойствам материала определяют, подходит ли ковш для тех или иных видов работ. Для использования в сложных условиях требуются изделия из максимально износостойких металлов.

Показываем примеры задач и подходящие для них материалы:

• для работы с абразивными материалами — ковши из высокопрочной износостойкой стали Hardox;
• для скальных пород — из закаленной стали Quard;
• для условий, требующих повышенной прочности — модели из легированной стали.

Если нужен устойчивый к нагрузкам ковш, но при этом важно не повредить поверхность, используйте резиновые накладки.

Подводим итоги

Правильный подбор ковша влияет на производительность и срок износа экскаватора. Чтобы выбрать подходящий тип, нужно учитывать условия эксплуатации, особенности спецтехники и характеристики рабочего объекта.
